铅酸蓄电池热失控的成因解析与安全防控方案

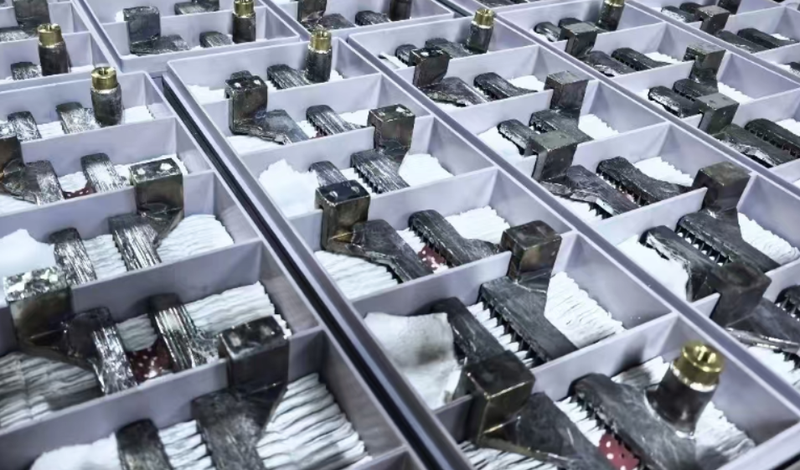

在通信机房、UPS不间断电源、光伏储能、消防应急供电系统中，阀控式铅酸蓄电池是核心备用储能设备。很多运维人员认为铅酸电池安全稳定，忽视热失控安全隐患。所谓蓄电池热失控，是电池内部产热速度远超散热速度，温度持续升高降低内阻、增大充电电流，形成升温—产热恶性循环，最终出现电池鼓包、漏酸、壳体熔化，严重时引发机房起火爆炸，给项目运营带来重大损失。结合多年蓄电池运维经验，下文详细拆解铅酸蓄电池热失控几大核心诱因。

过充电是诱发热失控最主要因素。机房UPS充电设备参数设置不当、整流模块故障、缺少温度补偿功能，会长期输出超标电压，造成电池持续过充。充电过程中水被大量电解，产生氢气、氧气，氧气在负极复合反应释放巨量热量；环境温度越高，浮充电流同步变大，进一步加剧产气发热。常规12V铅酸蓄电池标准浮充电压为13.5-13.8V（25℃），环境每升高1℃，浮充电压需下调0.03V，长期高压浮充会持续损耗电解液，快速触发热失控循环。

电解液干涸与电池老化是隐形高发诱因。密封阀控蓄电池依靠内部氧复合循环锁存水分，若长期高温运行、安全阀堵塞，电解液水分不断流失，热容量大幅下降，散热能力急剧衰减。电解液不足会让极板裸露，电池内阻显著升高，充放电阶段发热量翻倍。蓄电池使用3年以上，极板硫化、活性物质脱落，整组电池单体一致性变差，串联组内落后电池会持续过充，单点高温扩散至整组，引发连锁热失控。

内部、外部短路会加速热失控瞬间爆发。运输震动、机柜挤压造成极板弯曲、隔板破损，正负极直接接触；极板脱落铅膏堆积电池底部形成导电桥，产生局部大电流短路，瞬间释放高温熔毁外壳。外部接线松动、线缆绝缘破损、汇流排氧化虚接，通电时产生电弧高温；新旧电池混用、不同容量蓄电池串联，组内压差失衡，单节电池长期过载发热，极易触发安全事故。

机房散热环境恶劣放大热失控风险。铅酸蓄电池适宜运行温度为20-25℃，机房空调故障、电池密集堆叠、电池柜密闭无通风、设备紧贴UPS散热出风口，环境温度长期高于30℃，会加速内部电化学反应。热量无法向外散发，浮充电流随温度持续上涨，即便充电参数合规，长期积热也会突破安全阈值，诱发热失控。

想要规避蓄电池热失控隐患，采购合规阀控铅酸蓄电池，搭配带温度补偿的智能充电机，完善机房通风散热；日常定期检测单体电压、内阻、温度，及时更换老化劣化电池，搭配蓄电池在线监测系统，可从源头消除热失控风险，保障机房供电长期稳定安全。
